1N5819 diodo duomenų lapas

1N5819 diodas yra Šotkio barjerinis diodas, plačiai naudojamas įvairiuose elektroniniuose įrenginiuose, žinomas dėl mažo tiesioginės įtampos kritimo ir didelio -greičio perjungimo charakteristikų.

Siųsti užklausą

Parsisiųsti

Aprašymas

Produkto pristatymas:

Produkto savybės
Žemas slėgio kritimas į priekį
Tiesioginis įtampos kritimas paprastai yra tik nuo 0,3 V iki 0,4 V, o tai yra mažesnis nei įprastų silicio diodų, efektyviai sumažinantis energijos švaistymą ir pagerinantis grandinės efektyvumą.

Greitas atsigavimo laikas
Jo atkūrimo laikas yra labai trumpas, dažniausiai per keliasdešimt nanosekundžių, todėl jis labai tinka didelio{0}}greito perjungimo scenarijams ir sumažina perjungimo nuostolius.

Didelė srovės galia
Standartinė darbinė srovė gali siekti 1A, atitinkanti daugumos elektroninių prietaisų dabartinius reikalavimus.

Platus darbinės temperatūros diapazonas
Prisitaiko prie temperatūros pokyčių nuo -65 laipsnių iki +125 laipsnių, puikiai prisitaiko prie aplinkos ir yra stabilus.

Įvairios pakuotės formos
Daugiausia supakuota į DO-41, patogu susieti su įvairių konstrukcijų plokštėmis.

Tipiški taikymo scenarijai
Maitinimo ištaisymas
Projektuojant perjungimo režimo maitinimo šaltinius, jis naudojamas kaip lygintuvo diodas, siekiant efektyviai pagerinti efektyvumą ir sumažinti šilumos gamybą.

Atvirkštinės apsaugos grandinė
Naudojant Schottky žemos įtampos kritimo charakteristiką, pasiekiama atvirkštinio jungimo apsauga tarp baterijų ir maitinimo šaltinių, užtikrinanti elektroninių prietaisų saugumą ir stabilumą.

Apsauga nuo spaustuko ir nuolatinės srovės
Tokiose grandinėse kaip variklio pavara ir srovės indukcija 1N5819 naudojamas kaip laisvos eigos diodas, apsaugantis komponentus nuo įtampos impulsų pažeidimų.

Saulės įranga
Taikomas saulės energijos įkrovimo valdikliuose, siekiant išvengti akumuliatoriaus išsikrovimo ir pagerinti bendrą sistemos energijos vartojimo efektyvumą.

Sukurkite istoriją
Jau devintajame dešimtmetyje elektronikos pramonė išgyveno šuolį nuo analoginės prie skaitmeninės revoliucijos. Tuo metu elektronikos inžinieriai susidūrė su tokiais iššūkiais kaip didelis energijos suvartojimas, didelis maitinimo šaltinis ir mažas efektyvumas. 1N5819 atsiradimas kaip šviesos spindulys nušvietė inžinierių kelią. Tai tapo „slaptuoju ginklu“ dizaineriams, siekiant naujoviškų energijos valdymo su mažu energijos suvartojimu, dideliu greičiu ir puikiu terminiu stabilumu.

Jaunas inžinierius, naudodamas 1N5819, sėkmingai sukūrė efektyvų ir nešiojamąjį saulės įkroviklį, pakeisdamas žmonių atokiose vietovėse naudojimąsi elektra. Būtent dėl šio iš pažiūros paprasto, tačiau didelio potencialo diodo daugybė elektroninių gaminių buvo patobulinti- taupant energiją ir paskatino ekologiškos energijos populiarinimą. Ši istorija įkvepia šiuolaikinius inžinierius nuolat siekti technologinių laimėjimų ir kurti protingesnę bei aplinką tausojančią ateitį.

Diodas 1N5819 tapo nepakeičiamu elektroninio dizaino kertiniu akmeniu dėl savo puikaus veikimo ir plataus pritaikymo spektro. Tai ne tik technologijų simbolis, bet ir inovacijų galios šaltinis, lydintis elektronikos pramonę nuolat žengiant efektyvesnio ir ekologiškesnio vystymosi keliu.

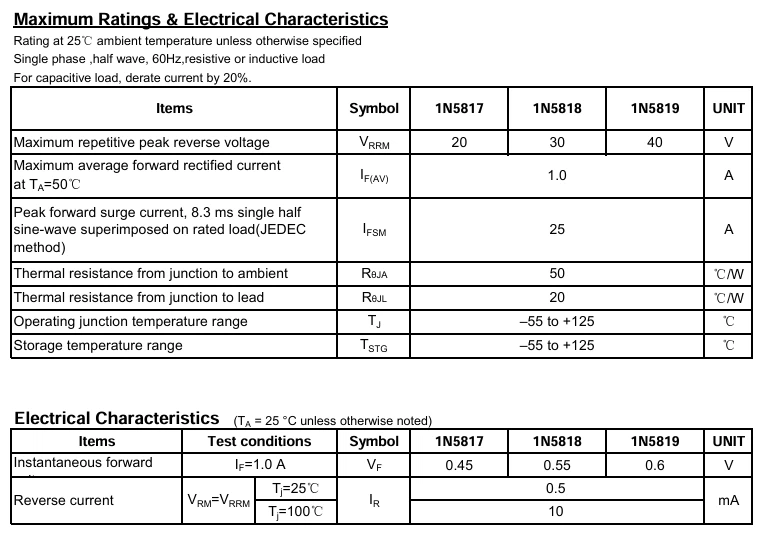

Duomenų lapas:

product-766-540
